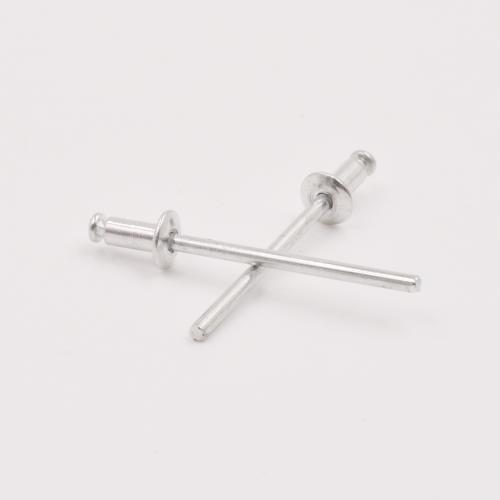

抽芯铆钉

对应标准： GB 12618-1990 开口型扁圆头抽芯铆钉
通过电话或电子邮件询问我们的任何产品或服务
[ 电话 ] 0577-88117276 88117286      [ 邮件 ] sales1@stablewel.com sales2@stablewel.com
[ 工作时间 ] 9：00 —— 17：00 （周一至周六）

产品详情

可按需求定制

对应标准数据参考
GB 12618-1990 开口型扁圆头抽芯铆钉
Mushroom Head Break Mandrel Blind Rivets
GB 12618-1990 开口型扁圆头抽芯铆钉

尺寸单位: 毫米(mm)
公称直径
d
Φ3 (Φ3.2) Φ4 Φ5 Φ6
d 最大值
最小值
dk 最大值
最小值
k
d1 ≈
L1 最小值
b 最大值
3.07 3.29 4.09 5.09 6.09
2.93 3.11 3.91 4.91 5.91
6.24 6.24 8.29 10.29 12.35
5.76 5.76 7.71 9.71 11.65
1.4 1.4 1.7 2 2.5
1.8 1.8 2.18 2.8 3.6
26 26 27 27 31
L+3.4 L+3.5 L+3.5 L++4 L++4
①,技术条件按 GB 12619 的规定。

▲
