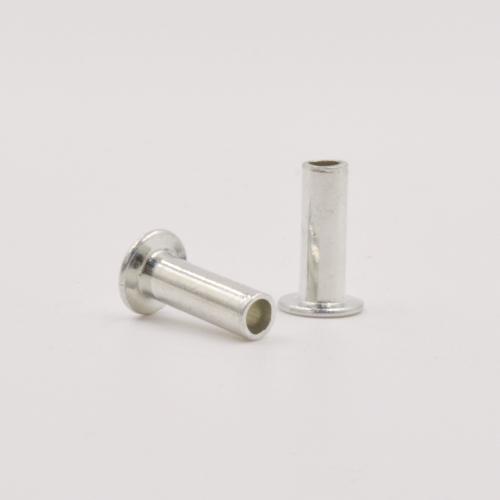

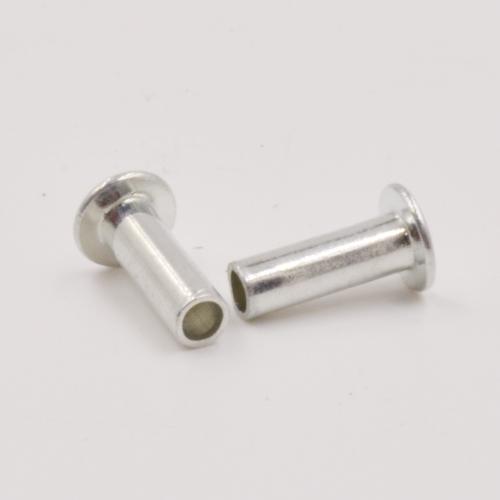

不锈钢扁圆半空心铆钉

对应标准： GB 871-1986 扁圆头铆钉
通过电话或电子邮件询问我们的任何产品或服务
[ 电话 ] 0577-88117276 88117286      [ 邮件 ] sales1@stablewel.com sales2@stablewel.com
[ 工作时间 ] 9：00 —— 17：00 （周一至周六）

产品详情

可按需求定制

对应标准数据参考
GB 871-1986 扁圆头铆钉
Flat Round Head Rivets
GB 871-1986 扁圆头铆钉

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度，可获得 单重
螺纹尺寸
d
(Φ1.2) Φ1.4 (Φ1.6) Φ2 Φ2.5 Φ3
d 最大值
最小值
dk 最大值
最小值
k 最大值
最小值
r 最大值
R ≈
1.26 1.46 1.66 2.06 2.56 3.06
1.14 1.34 1.54 1.94 2.44 2.94
2.6 3 3.44 4.24 5.24 6.24
2.2 2.6 2.96 3.76 4.76 5.76
0.6 0.7 0.8 0.9 0.9 1.2
0.4 0.5 0.6 0.7 0.7 0.8
0.1 0.1 0.1 0.1 0.1 0.1
1.7 1.9 2.2 2.9 4.3 5
千件钢制重≈kg
- - - - - -
螺纹尺寸
d
(Φ3.5) Φ4 Φ5 Φ6 Φ8 Φ10
d 最大值
最小值
dk 最大值
最小值
k 最大值
最小值
r 最大值
R ≈
3.58 4.08 5.08 6.08 8.1 10.1
3.42 3.92 4.92 5.92 7.9 9.9
7.29 8.29 10.29 12.35 16.35 20.42
6.71 7.71 9.71 11.65 15.65 19.58
1.4 1.5 1.9 2.4 3.2 4.24
1 1.1 1.5 2 2.8 3.76
0.3 0.3 0.3 0.3 0.3 0.3
5.7 6.8 8.7 9.3 12.2 14.5
千件钢制重≈kg
- - - - - -
①,技术条件按 GB 116-86 规定。

▲
